在火力發電、礦山、港口、建材、鋼鐵等涉及大宗散料連續輸送的工業領域，精確掌握物料流量是成本核算、工藝控制、能源管理和貿易結算的核心基礎。作為動態連續稱重的關鍵設備，高精度電子皮帶秤以其精妙的結構設計和智能化運行能力，承擔著這一至關重要的使命。它已從早期簡單的機械杠桿裝置，演變?yōu)槿诤暇軅鞲小⒅悄芩惴ê蛨怨探Y構的復雜系統。

一、高精度基礎：顛覆傳統的稱重框架設計

普通皮帶秤的精度瓶頸往往在于其支撐結構。高精度秤架徹底摒棄了傳統的單點或多杠桿結構，采用更先進、更穩固的設計理念：

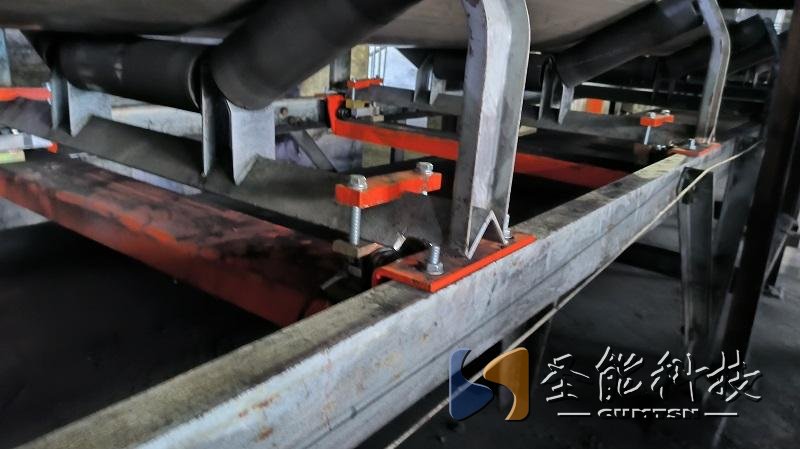

1.直接承重式傳感器集成：

● 核心革新： 稱重傳感器直接安裝在稱重托輥下方或與秤架主體剛性連接，完全消除了冗長的機械杠桿傳遞鏈。

● 優勢：

·靈敏度倍增： 物料重量幾乎無損耗地直接作用于傳感器，顯著提升微小重量變化的檢測能力。

·誤差銳減： 徹底規避了杠桿支點摩擦、變形、磨損帶來的系統誤差，長期穩定性極大提高。

·結構簡化： 減少活動部件，降低維護需求，提高系統可靠性。

2.懸浮式/全懸浮式秤架：

● 設計精髓： 整個稱重區域（通常包含1組至多組稱重托輥及其支撐結構）作為一個整體模塊，僅通過高精度稱重傳感器“懸浮”支撐在堅固的主梁框架上。該主梁框架獨立于皮帶機機架，并與之穩固連接。

● 高精度體現：

·優異抗側向力： 有效抵抗皮帶跑偏、物料沖擊產生的側向力，確保傳感器僅感受垂直方向的載荷。

·消除皮帶張力影響： 精心設計的幾何結構和傳感器布置，能最大程度抵消皮帶張力變化對稱重結果的影響。

·整體剛性極高： 主梁和秤體結構異常堅固，抵抗變形能力強，保證計量段的幾何穩定性和重復性。

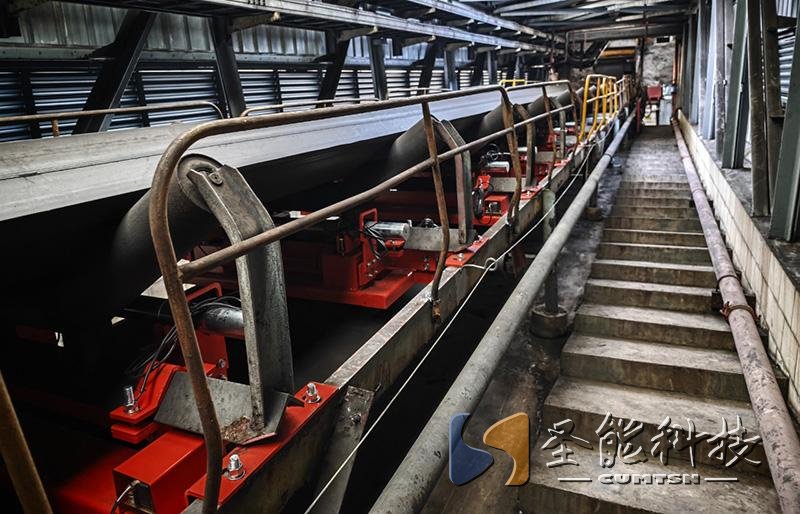

3.矩陣式/多托輥秤架：

● 原理優勢： 采用4組或更多組稱重托輥構成一個較長的計量段（如4托輥、6托輥甚至8托輥）。

● 精度保障：

·平均效應： 長計量段能有效平滑皮帶不均勻性、物料波動、托輥偏心或不規則帶來的瞬時誤差，顯著提高測量結果的代表性和穩定性。

·降低對單點精度的依賴： 即使個別托輥狀態稍差，整體影響也被大幅稀釋。

·更接近靜態稱重： 較長的物料“稱重時間”更接近靜態稱重的條件。

二、感知核心：高靈敏與高穩定性的傳感組合

1.精密稱重傳感器：

● 應變計技術： 采用高性能、高靈敏、高抗干擾數字稱重傳感器，具有極低的溫度漂移和蠕變特性。

● 高等級防護： IP65或更高防護等級，確保在粉塵、潮濕甚至沖洗環境下長期穩定工作。

● 冗余設計： 關鍵應用常采用雙傳感器（如每個稱重托輥組對應兩個傳感器），互為備份并用于數據互驗，提升系統可靠性和診斷能力。

2.高分辨率、高精度速度傳感器：

● 非接觸式測量： 直接測量皮帶或從動滾筒的線速度，避免打滑誤差。

● 高分辨率： 脈沖頻率高，能精確捕捉皮帶的微小位移變化。

● 堅固耐用： 適應惡劣工業環境，抗振動、抗污染能力強。

3.智能稱重儀表（二次儀表）：

● 高速高精度ADC： 高精度皮帶秤儀表多采用24位或更高精度的模數轉換器，以高速率采集傳感器信號，捕捉細微變化。

● 強大運算核心： 高性能處理器實時執行復雜的濾波算法（如數字FIR/IIR濾波）、速度補償、非線性校正等。

● 先進算法： 包含自動零點/間隔跟蹤、皮帶張力補償、在線診斷等智能算法。

● 豐富接口： 支持多種通訊協議（Modbus, Profibus, Ethernet/IP等），無縫集成到DCS或SCADA系統。

高精度電子皮帶秤卓越性能的背后，是直接承重/懸浮式秤架對傳統結構的革新，是矩陣式多托輥設計對誤差的平均智慧，是超強剛性主梁和精密托輥構筑的物理基石，是高等級傳感器與智能儀表的完美融合。
